 [TUTO] Manométres turbo+ huile

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
billbass555
Membre S-max
Membre S-max


Nombre de messages : 265
Age : 42 Date d'inscription : 19/05/2012

MessageSujet: [TUTO] Manométres turbo+ huile   Jeu 7 Avr 2016 - 18:07

Salut la foule.

Je me suis attelé au montage des mano , pour l'instant seul le mano turbo est fonctionnel.

Support Manometre :
J'ai utilise ce support :

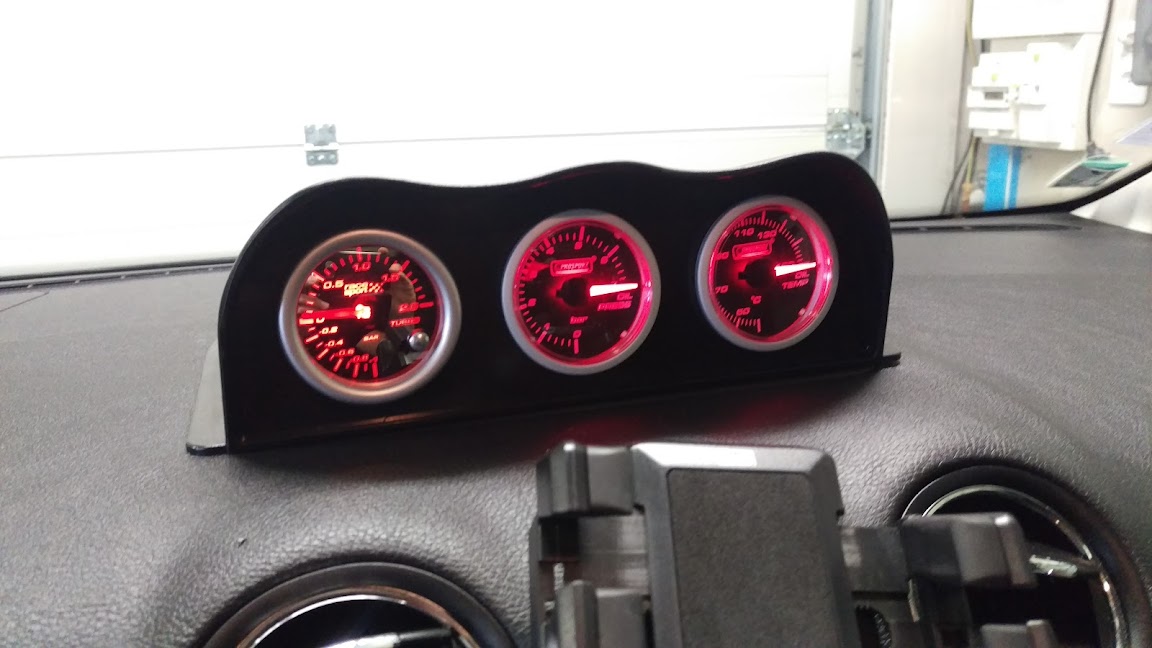

Que j'ai monté sur le vide poche du tableau de bord :



Manométre Turbo : montage:

Bon rien de compliqué il suffit de se piqué sur la durite qui part du plenum et qui retourne a la wastegate avec un T :



ensuite tiré une durite silicone jusqu'au tableau de bord , je suis passé par un passe cable qui donne debouche au dessus de la boite a gant :



en enlevant cette trappe on peut plus facilement passé jusqu'au vide poche superieur:










Revenir en haut Aller en bas
billbass555
Membre S-max
Membre S-max


Nombre de messages : 265
Age : 42 Date d'inscription : 19/05/2012

MessageSujet: Re: [TUTO] Manométres turbo+ huile   Jeu 7 Avr 2016 - 18:11

Ensuite les mano d'huile :







Pour l'instant je n'ai pas trouvé un moyen satisfaisant pour monté les sondes d'huile , toute idées sera la bien venu!!!!!!
Revenir en haut Aller en bas
LeCaralho
Sage
Sage


Nombre de messages : 921
Date d'inscription : 26/07/2015

MessageSujet: Re: [TUTO] Manométres turbo+ huile   Jeu 7 Avr 2016 - 19:12

pour l'huile tu peux mettre ta sonde de pression avec un repiquage sur celle d'origine.

Apres celle de la température je pense que tu peux la mettre avec un adaptateur sur le raccord d’entrée huile turbo
Revenir en haut Aller en bas
LeCaralho
Sage
Sage


Nombre de messages : 921
Date d'inscription : 26/07/2015

MessageSujet: Re: [TUTO] Manométres turbo+ huile   Dim 1 Mai 2016 - 13:54

Du nouveau?
Revenir en haut Aller en bas
billbass555
Membre S-max
Membre S-max


Nombre de messages : 265
Age : 42 Date d'inscription : 19/05/2012

MessageSujet: Re: [TUTO] Manométres turbo+ huile   Dim 1 Mai 2016 - 15:41

pas trop le temps en ce moment de bosser sur le S , mais j'y réfléchi peut être un raccord sur les durites du refroidisseur d'huile.
Revenir en haut Aller en bas
LeCaralho
Sage
Sage


Nombre de messages : 921
Date d'inscription : 26/07/2015

MessageSujet: Re: [TUTO] Manométres turbo+ huile   Dim 1 Mai 2016 - 18:40

pour la pression ou la température ? les durites qui sortent du refroidisseur c'est de l'eau. a moins que ta mis un externe
Revenir en haut Aller en bas
billbass555
Membre S-max
Membre S-max


Nombre de messages : 265
Age : 42 Date d'inscription : 19/05/2012

MessageSujet: Re: [TUTO] Manométres turbo+ huile   Dim 1 Mai 2016 - 20:59

ouah la bourde.... je sors
Revenir en haut Aller en bas
LeCaralho
Sage
Sage


Nombre de messages : 921
Date d'inscription : 26/07/2015

MessageSujet: Re: [TUTO] Manométres turbo+ huile   Dim 1 Mai 2016 - 22:25

Laughing
je posterais une photo des 2 endroits ou tu peux mettre les sondes Wink
Revenir en haut Aller en bas
Toan
Membre S-max
Membre S-max


Nombre de messages : 220
Age : 37 Date d'inscription : 23/11/2015

MessageSujet: Re: [TUTO] Manométres turbo+ huile   Dim 1 Mai 2016 - 22:27

Ce sujet est super intéressant.
Merci Messieurs +1
Revenir en haut Aller en bas
LeCaralho
Sage
Sage


Nombre de messages : 921
Date d'inscription : 26/07/2015

MessageSujet: Re: [TUTO] Manométres turbo+ huile   Mer 4 Mai 2016 - 8:14



c'est une vis BTR ou tu as le capteur de pression d'origine sur les focus st et RS. il se trouve a droite du boitier du filtre a huile

les trous bouchés avec le papier a gauche correspond au filtre a huile et le trou a droite c'est la jauge d'huile.

Par contre je ne sais pas si tu as la place pour mettre le capteur de température.

Certains sur les escorts on mis un adaptateur et on installé le capteur de température et de pression

EDIT: tu le voit sur l'éclaté ici http://eucatparts.com/?action=cat_ford_part&s_id_part=1222388&s_id_model=137&s_code_image=G014311613

pièce 9278
